Несмотря на обилие различных видов строительных материалов, загородное строительство, по большей части, ведется с использованием деревянного сырья – бревен, бруса и прочих. Экологически чистый, надежный и проверенный веками материал выбирают и те, кто хочет сэкономить, кто хочет быстрее построиться, кто не хочет терять тепло зимой, кто просто заботится о своем здоровье и не признает синтетических аналогов.
Однако деревянные дома при возведении и проведении коммуникаций, требуют соблюдения ряда нюансов, соответствия требованиям безопасности. Поскольку дерево легко воспламеняется, электрика должна монтироваться особенно тщательно, соответствуя более жестким требованиям пожарной безопасности.
Первый этап электромонтажа в деревянном доме заключается в прокладке вводного кабеля, идущего от опоры ЛЭП (линии электропередач). Питающий кабель протягивают до распределительного щита. В данном случае способов введения питающего кабеля может быть всего два: воздушный и подземный.
Воздушный. Более простой и популярный, также является более экономичным, поскольку практически не требует никаких дополнительных работ. Необходимо лишь купить самонесущий провод марки СИП нужного сечения с определенным количеством жил, число которых определяется выделенной мощностью тока и количеством фаз. Из сопутствующих материалов потребуются: кабельные зажимы и крепежные анкера. Прочие аксессуары – при желании. Применение СИП провода исключает необходимость натяжки несущего троса, что позволяет оформить работу более эстетично.
Помимо преимуществ существуют и недостатки воздушного введения питающего кабеля в деревянный дом:
- нарушается эстетика фасада;
- снижается долговечность проводки;
- большая вероятность повреждения провода деревьями и прочими насаждениями.
Траншейный. Подземный способ прокладки вводного кабеля в деревянный дом является более трудоемким, требующим больших затрат, чем предыдущий метод. Преимущества такого способа все чаще перевешивают дороговизну выкопки траншеи:
- не страдает эстетика фасада дома;
- исключается вероятность повреждения электрокабеля;
- увеличивается срок службы провода.
Устройство линии электроснабжения частного деревянного дома траншейным способом проводится с применением бронированного кабеля марки ВБбШв также с различным количеством жил и определенным сечением, которое выбирается соответственно выделенной мощности и количеству фаз.
Глубина укладки вводного кабеля должна быть не менее 0.8 м, на дне траншеи предусматривается песчаная подушка, толщина которой составляет 15-20 см, сверху кабель присыпается таким же слоем песка. После на расстоянии 40-50 см на грунт укладывается сигнальная лента: «не копать, кабель». Траншея заполняется грунтом до конца.

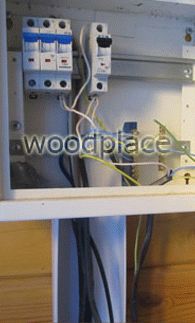

Распределительные электрощиты для загородного дома
Второй этап электромонтажа. Вводный кабель проведен, устанавливается распределительный щит. От него питание распределяется ко всем электропотребителям. Наполнение распределительного щита состоит из:
- автоматические выключатели;
- устройства защитного отключения;
- дифференциальные автоматические выключатели;
- шины заземления;
- шины зануления;
- прочие необходимые устройства.
Наличие автоматики позволяет говорить о существенном уровне безопасности домочадцев, эти приборы защищают всю электрику от перенапряжения и возникновения локальных аварийных ситуаций.
Номенклатурный ряд электрощитов велик, рассматривать каждый нет необходимости. Отдавать предпочтение следует щитам открытой установки, среди рекомендуемых можно выделить следующие: Moeller, ABB, Electric, Shneider.
Внутренний монтаж электропроводки деревянного дома
Линии электроснабжения внутри загородного дома могут быть монтированы двумя способами:
- накладной, то есть открытая проводка. Провода протягиваются по поверхности стен или потолка;
- скрытый, электропроводка прокладывается внутри конструктивных элементов здания – в перекрытиях, внутри стен.
Накладной монтаж является бюджетным вариантом, работы по проведению электролиний займут не более двух недель (время зависит от площади дома и количества электроприборов, также срок меняется от уровня квалификации электриков).
Накладной монтаж провод ОВ-Т требует наличия кабель-каналов из ПВХ (невоспламеняющиеся), ПВХ-гофры (иначе - металлорукав). Также может применяться открытый кабель в защитной невоспламеняющейся оболочке с крепежами.
ПВХ-короба. Прокладка электропроводки в деревянном доме с использованием кабель-канала
Открытая проводка в доме из бруса(а также в обшитых вагонкой или построенных из оцилиндрованного бревна), где стены – плоская поверхность, выполняется с применением негорючих ПВХ-коробов. Эти короба представляют прямоугольный профиль, закрывающийся съемной крышкой.
Преимущества использования кабель-канала:
- обеспечивается должный уровень охлаждения проводов;
- удобство оборудования помещений дополнительными элементами проводки в любое время;
- доступность всех элементов системы проводов;
- простота замены частей проводки;
Чтобы монтаж дополнительного кабеля не приводил к перегрузке проводки при выборе сечения проводов следует добавлять 30% к номинальной нагрузке на них.
ПВХ-короб не испортит интерьер помещений, поскольку производители предлагают потребителю короба различной расцветки. Можно выбрать однотонные (белый, светло-коричневый и коричневый) или структурированные под дерево (сосна и орех).
Распаечные соединения
Для выполнения распаечных соединений при наружной установке или внутри выключателей и розеток применяют распаечные коробки.
Проходы кабелей сквозь стены и перекрытия при выполнении электромонтажных работ требуют использования металлических гильз, что повысит уровень безопасности дома.

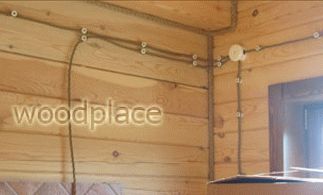

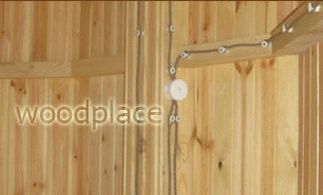

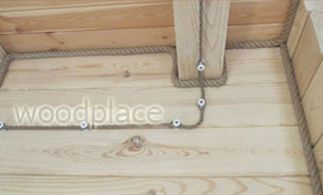

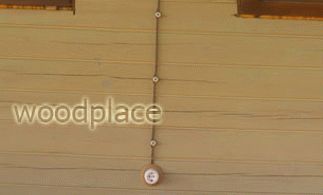

Ретро-кабель на изоляторах при прокладке электрики
Такой способ монтажа наружной проводки в деревянном стал популярным совсем недавно. Витой провод на изоляторах целесообразно применять в домах, построенных из оцилиндрованного бревна. Рынок электромонтажных материалов представляет кабель испанских и итальянских производителей. Очень красиво выглядит кабель в декоративной оплетке "ретро" GI Gambarelli. Цветовая гамма кабеля также может быть различной: белой, черной, золотой, коричневой и серой.
Услуги

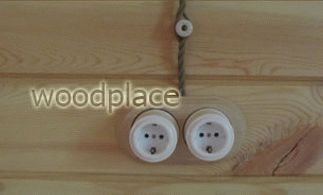

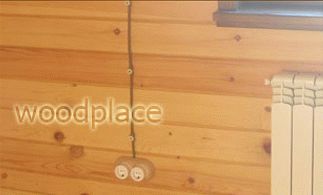

Мы проводим линии электропитания в бревенчатом доме с использованием оптимальных комбинаций прокладки. По желанию заказчика вся проводка может быть выполнена в кабель-каналах любого цвета или с текстурой дерева, а также с применением ретро-кабеля на изоляторах. Магистральные линии могут быть проложены вдоль плинтуса, либо на уровне потолка. Опуски или подъемы к выключателям, осветительным приборам и розеткам, а также к прочим электропотребителям выполняются декоративным витым кабелем на изоляторах. Распаечные соединения закрываются в специальных распаечных коробках, аналогичного с кабель-каналами окраса.
Открытый способ электромонтажа в деревянном доме
Прокладка кабеля без использования кабель-канала применяется в том случае, если использование коробов будет нарушать эстетику помещения. Такое может быть, если монтаж проводки осуществляется в доме, построенном из оцилиндрованного бревна без выполнения внутренней отделки, или по желанию заказчика. Распаечные соединения, в данном случае, все так же закрываются распаечными коробами или выполняются внутри розеток и выключателей.
Проводка линий электрики в деревянном доме скрытым способом
Согласно ПУЭ п.7.1.32, в деревянных домах скрытая проводка может выполняться только внутри металлических труб. Несомненно, такой монтаж является дорогостоящим и трудоемким Времени на выполнение электропроводки также будет потрачено больше, чем при открытом монтаже. Почему потребители предпочитают скрытую проводку? Потому что преимущества очевидны:
- не страдает эстетика помещений;
- все элементы и распайка находятся вне видимости;
- безопасность;
Скрытый способ монтажа предусматривает установку металлических труб с электрокабелем в перекрытиях (до устройства и подшивки потолков, либо полов). Подъемы к электропотребителям также выполняются в специальных технологических отверстиях стен, скрытых от глаз.
Сложность состоит в том, что необходимо заранее определиться с расположением выходов электропитания. То есть проект размещения розеток, включателей и осветительных приборов будет фиксированным, дополнить новыми элементами по завершении монтажа будет практически невозможным. Переносить электроточки придется, нарушая целостность интерьера, стен и прочих элементов.
Бурение закладных отверстий в необходимых местах стен проводится в цеху, еще на стадии раскройки или сборки дома. Возможно проведение бурения непосредственно на строительной площадке. Распаечные соединения, по большей части, будут размещаться в розетках или выключателях, либо в металлических распаечных коробках.

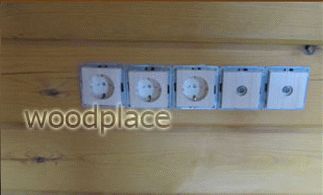

По ранее определенным местам установки электроточек прорезаются отверстия под подрозетники. Сложность может возникнуть из-за разницы размеров подрозетников различных серий. Эти тонкости нужно заранее учитывать.
Примеры выполненного монтажа линий электропроводки в брусовых домах

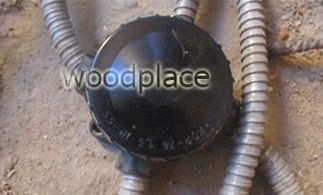

Здесь использовалась гофрированная труба. Она отличается от металлорукава целостностью. Сплошная структура более выгодная, нежели свернутая полоса металла. Выгода в том, что герметичная гофрированная труба гарантирует большую безопасность (соответствует требованиям СНиП и ПУЭ). Очень важно, что проводка будет окружена негорючим материалом.
